EnduraPro / EnduraPro PLUS EDFC ACTIVE PRO


規格
Full-Length Adjustable   Uses OE Mounts   Durable & Reliable   Durable & Reliable
EnduraPro PLUS專屬功能
Twin-Tube   Damping Force Adjustable   EDFC Compatible

規格一覽表

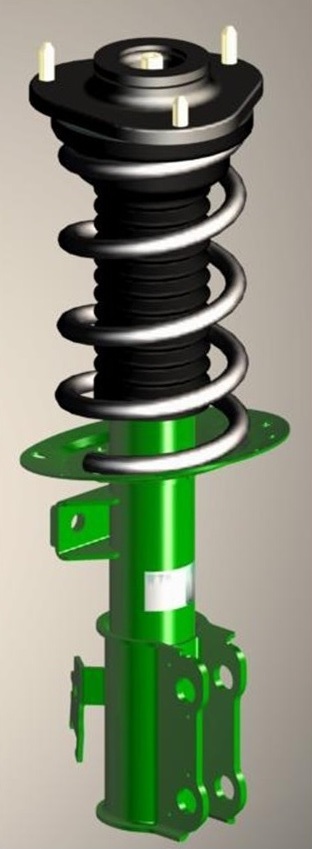

OE Shape


OE Shape

EnduraPro / EnduraPro PLUS屬於原裝位設計的高性能避震機。
具備原裝避震機及同形狀的Lower Spring Seat,施以使用原裝彈弓及原裝塔頂為前提的設計。

不單作為原裝避震機的老化或漏油等而修補更換用,彈弓維持原裝車高之餘,對改善舒適感和操控性也很有幫助。

此外,也可與Low Down彈弓組合使用。


Available per Piece


EnduraPro / EnduraPro PLUSEnduraPro / EnduraPro PLUS

EnduraPro / EnduraPro PLUS是以1支為單位售賣,即使因損耗或意外損壞而更換時,也可將維修費用減至最低。

※請勿與原裝及其他牌子避震機混合一起使用。建議最初使用時,一台車4支同時更換。


Available per Piece

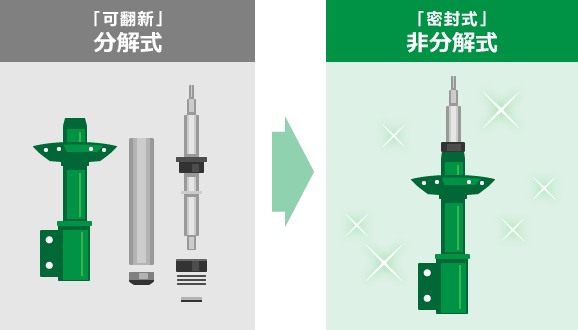

採用了全新的生產方式──「密封式構造」,
保證了高品質的同時也降低了成本。


分解式 非分解式


什麼是密封式構造?

「密封式構造」是先將筒身上部拉伸後,再注入減振油和氮氣,最後鉚接密封。和傳統的分解式結構相比,通過自動組裝機的各個感應器的反應,實現了高效及穩定地進行生產。

通過這樣的方式,不僅大幅度減少了生產成本,還能成功將一直以來高品質維持下去,進一步提升了信賴性。

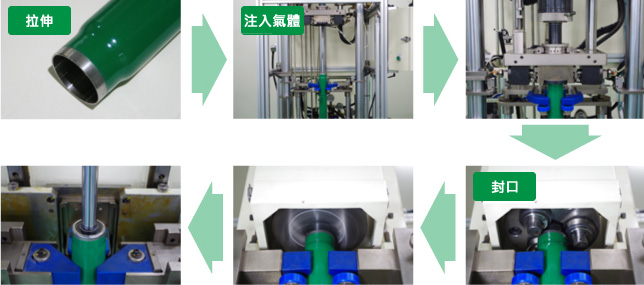

「EnduraPro / EnduraPro PLUS」的部分生產工序


生產工序


※不能進行翻新以及規格變更


高强度&耐久性

安裝部位的強度提升

OEEnduraPro

麥花臣通過增加車內側安裝部位(支架)的鋼板厚度,實現了比原廠更高的強度,從而提升了耐久性。同時,通過提升支架的支撐剛性來穩定操控性,獲得安心的駕乘感受。

※鋼板厚度的增加幅度根據車型而有所不同

      原廠(GP5)    EnduraPro

筒身的强度&容量提升

Shell case

關於避震機的重要部分-筒身,由於採用了高強度材料,所以提升了比原廠高約1.5倍的拉伸強度。

同時,由於管道厚度和原廠保持一致,從而抑制了重量的增加。另外,由於將筒身直徑調整到了比原廠更大的尺寸,所以增加了油容量。再加上耐久性的提升,可長期發揮穩定的緩衝性能。


【例】FIT(GP5)的比較

筒身材料拉伸强度
原廠 EnduraPro
拉伸强度(Mpa) 340 510

筒身直徑
原廠 EnduraPro
φ45 φ55
φ45 φ50.8

※原廠的筒身材料的拉伸強度以及筒身直徑根據車型而有所不同。

高性能避震機油

高性能避震機油

使用了從低溫到高溫都能穩定發揮粘度特性的高性能避震機油,從而在各種狀況下都能保持順滑的行程和可靠的衰減力。

由於消泡性非常好 ,幾乎不會發生空泡現象(氣泡的產生)。在抗熱衰減方面表現也很強,即使路況不好也不會增加噪音。

同時,不易老化的特性使其可以長期維持高性能。



防銹蝕的表面處理

防銹蝕的表面處理

筒身採用鮮豔的TEIN綠粉體塗裝。粉體塗裝擁有優秀的漆膜強度和耐久性,而且由於未使用有機溶劑,可稱之為低公害的塗裝技術。

TEIN在實施基底處理後,通過已獲得專利的2塗層1烤漆的粉體塗裝技術,實現了出色的耐久性和耐腐蝕性。由於擁有高防腐蝕性能,即使是在降雪區域和沿岸區域的使用者也能安心使用。

(專利編號:4347712)



Hydraulic Bump Stopper (H.B.S.)

更高一層的耐用性和駕乘舒適性

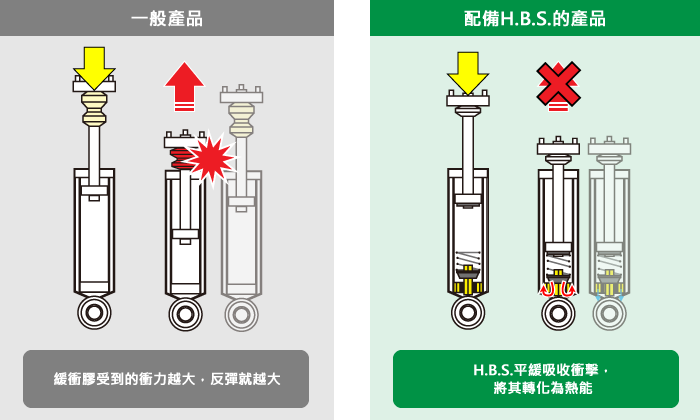

油壓緩衝裝置(H.B.S.)的效果

Regular Shock Absorbers / Shock Absovers with H.B.S.


傳統避震機通過緩衝膠防止活塞杆受壓過度時”頂底”。當活塞杆過度下行時,緩衝膠受壓瞬間產生的車體衝擊、緩衝膠受壓後釋放的巨大反彈都會破壞車身穩定性。

再者,活塞反復的全行程壓縮會令避震機產生應力疲勞。而搭載了油壓緩衝裝置(H.B.S.)的EnduraPro/EnduraPro PLUS能將活塞杆全壓縮時產生的推力轉化為避震機內部熱能後吸收,從而大幅削弱衝擊感,保證車身穩定。同時,減少的應力疲勞,增加避震機使用壽命。

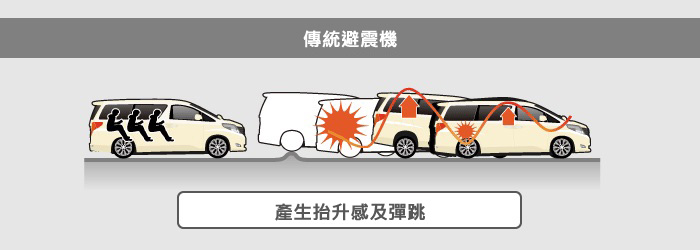

Regular Shock Absorbers: Upward jolts and bounces


通過突起路段時,抬升感明顯,並出現彈跳。車身需要較長的時間回到穩定狀態。

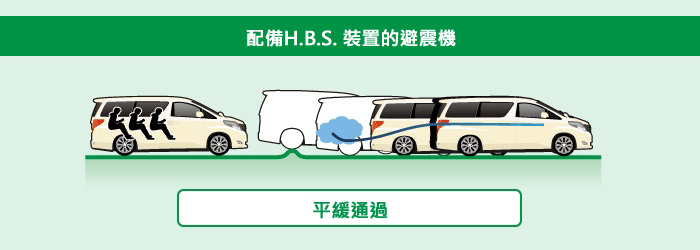

Shock Absorbers with H.B.S.: Smooth stabilization!


平緩吸收路面衝擊,無彈跳現象。車身在短時間內穩定下來。

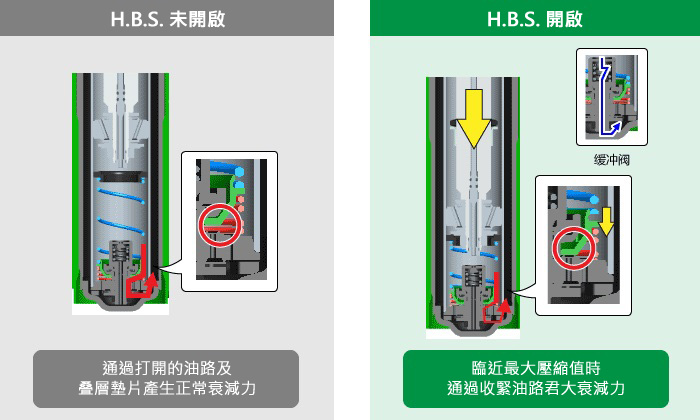

油壓緩衝裝置(H.B.S.)的工作原理

Inactive H.B.S./H.B.S. Activated


左圖中的活動油閥(綠色部件)在油壓緩衝裝置(H.B.S.)未啟動時處於升起狀態。這時通過內筒底座的避震機油不受活動油閥阻礙,其通過底座的油路及疊層墊片時產生衰減力實現緩衝效果。這一點與傳統避震機工作原理一樣。

但是,當活塞壓縮運動超過特定的位置之後,活動油閥就會像右圖所標出那樣下壓,啟動H.B.S.裝置。這時油路收窄,避震機油通過油路阻力增大,從而產生了臨近活塞杆最大壓縮行程時的高衰減力。

另外,H.B.S.裝置還配備了泄壓閥。該泄壓閥在避震機內筒壓力上升到一定水準之後啟動,防止衰減力的驟然升高。

最後,H.B.S.裝置還可以通過不同的配件組合自由改變啟動設置,以及變更衰減力,從而確保了每款車型的產品都能得到具有針對性的調試。


Twin-Tube

容易確保避震機的活動行程,減少反彈力的同時兼顧乘坐舒適性。

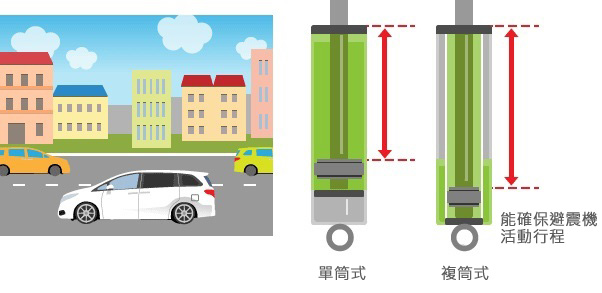

Mono-Tube / Twin-Tube


面對道路狀況的多樣性,需要足夠的避震機緩衝行程來更順滑地吸收來自路面的衝擊。

因為有足夠的行程,駛過凹凸路面時,能有很好的抓地性,低速行車柔韌,高速行車穩定。


EnduraPro PLUS專屬功能



Twin-Tube

※僅限EnduraPro PLUS

配備16段伸/縮同時衰減力調整構造。

通過轉動調整旋鈕調節避震機的衰減力(軟硬度)可以調節到自己喜歡的乘坐感和操控感。


調整旋鈕


可根據行駛狀況進行調整


EDFC系列對應(option)

※僅限EnduraPro PLUS

可以在車內輕鬆調整軟硬度的電子衰減力調整系統(※)

※對應部分車款


裝載專用的步進式馬達替代阻尼力調節旋鈕


安裝專用摩打,代替手動調校衰減力

※圖中的安裝例子並非EnduraPro PLUS



EDFC對應車款
EDFC ACTIVE PRO

EDFC ACTIVE

電動衰減力控制的最大範圍


EDFC ACTIVE

EDFC ACTIVE

配備自動調整的電動衰減力調整控制器


EDFC II

EDFC II

電動衰減力調整控制器的基本產品
